轴向柱塞泵的柱塞与柱塞缸体轴线平行，且在同一圆上呈周向均布。当柱塞缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵;当缸体轴线和传动轴轴线成一个夹角Y时，称为斜轴式轴向柱塞泵。斜盘式轴向柱塞泵根据传动轴是否贯穿斜盘又分为通轴式和非通轴式两种。

轴向柱塞泵具有结构紧凑，功率密度大，重量轻，工作压力高，容易实现变量等优点。

如图所示斜盘式轴向柱塞泵的工作原理图。它由1.传动轴，2.斜盘，3.柱塞，4.缸体和5.配流盘等主要零件组成。传动轴带动缸体旋转，斜盘和配流盘是固定不动的。

柱塞均布于缸体内，并且柱塞头部靠机械装置或在低压油作用下紧压在斜盘上。斜盘的法线和缸体轴线的夹角为斜盘倾角Y。当传动轴按图示方向旋转时，柱塞一方面随缸体转动。

另一方面还在机械装置和低压油的作用下，在缸体内作往复运动，柱塞在其自下而上的半圆周内旋转时逐渐向外伸出，使缸体内孔和柱塞形成的密封油腔容积不断增加，油腔内形成负压，从而将油液经配流盘的吸油口a吸人。

柱塞在其自下而上的半圆周内旋转时又逐渐被压人缸体内，使密封油腔容积不断减小，将油液从配油盘窗口b向外压出。缸体每转一周，每个柱塞往复运动一次，完成一次吸油和压抽。

如果改变斜盘倾角r的大小，就能改变柱塞运动行程长度，也就改变了泵的排量;如果改变斜盘倾角r的方向，就能改变吸、压油的方向，此时就成为双向变量轴向柱塞泵。

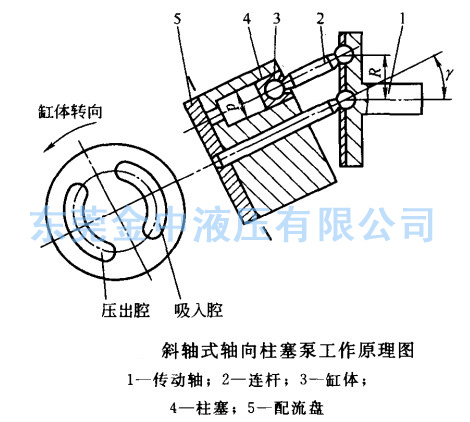

如图所示为斜轴式轴向柱塞泵工作原理图。当传动轴1在电动机的带动下转动时，连杆2推动柱塞4在缸体3中作往复运动。

同时，连杆的侧面带动柱塞连同缸体一同旋转，配流盘5固定不动，盘上有两个窗口，泵利用这两个窗口进行吸油和压油。若改变缸体的倾斜角度Y，就可改变泵的排量;若改变缸体的倾斜方向，就可成为双向变量轴向柱塞泵。
