径向柱塞泵|柱塞泵工作原理|东莞金中液压 |
| 浏览次数：2424 次 发布日期：2018.01.24 字体：大 小 |

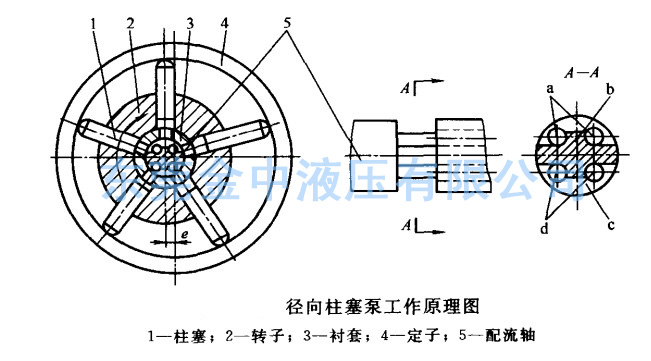

| 如图为径向柱塞泵的作业原理图。在转子(缸体)2上径向均匀摆放着柱塞孔，孔中装有柱塞1,柱塞可在柱塞孔中自在滑动。衬套3固定在转子孔内并随转子一同旋转。配流轴5固定不动，配流轴的中间与定子中间有偏疼e，定子能左右移动。
当柱塞转到下半周，柱塞被定子的外表向里推动，密封作业容积不断减小，将c腔的油从配流轴上的d孔向外压出。转子每转一转，柱塞在每个径向孔内吸、压油各一次。改动定子与转子偏心量e的大小，就能够改动泵的排量。 改动偏疼量e的方向，即当偏疼量e从正值变为负值时，泵的吸、压油方向发生变化。因而径向柱塞泵能够做成单向或双向变量泵。 径向柱塞泵的径向尺度大，柱塞安置不如轴向安置紧凑，布局杂乱，自吸能力差，配流轴受径向不平衡压力的效果，有必要做得直径较粗，不然变形过大，并且在配流轴与衬套之间磨损后的空隙不能主动抵偿，走漏较大。这些缘由约束了径向柱塞泵的转速和额外压力的进一步进步。
金中液压专业生产各种液压油泵及设计液压系统的厂家，主要产品有：
变量叶片泵、散热叶片泵、花键叶片泵、变量叶片泵附冷却泵、双联叶片泵、高低压组合泵、V系列柱塞泵、P系列柱塞泵、外齿轮泵、
内齿轮泵、50T\150T定量叶片泵、PV2R定量叶片泵、液压阀、液压系统
文章来源：金中液压有限公司http://www.jzyyz.com
|
