液压柱塞泵_新型液压柱塞泵的基本原理_近年来国内外都在研究

一种新型液压柱塞泵的基本原理。它由一个双出杆液压缸带动?个液压泵头， 并由一个换向、减速阀控制换向与换向时的速度，由一个补液回路自动补充换向时压力与流量产生的缺口，由一个保护回路负责压力、温度与液位的超差保护。该泵共分不锈钢:密封圈式、不锈钢:盘根式、非不锈钢:密封圈式与非不锈钢:盘根式4种形式。这种新型高压柱塞泵具有振动小、冲次低（><次A7/6）、压力平稳、流量连续可调和寿命长等优点

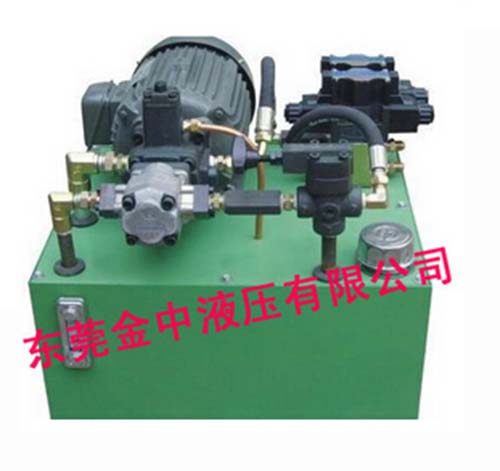

近年来国内外都在研究液压式液压柱塞泵，即用液压缸作为动力用以代替曲轴连杆。但目前看来成功者甚少，主要原因有以下两点：第一，结构复杂，由于采用了三缸形式，需要配上>个液压缸，还要用微机来控制彼此的相位，通常要用到>台泵，G个换向阀等， 而且振动也不算小。也有人用开关阀，组成十分复杂的39H阀组系统；第二，体积大、噪声高，特别是水击现象严重。 本文将介绍一种单缸双泵式液控液压柱塞泵，其特点是结构简单，只需;台液压泵站和;个液压缸以及?个换向阀即可完成高压柱塞泵的全部功能，而且具有振动小、冲次低（><次A7/6）、压力平稳、流量连续可调和寿命长等优点。

为此液压柱塞泵的原理图，其中，阀;为二位四通换向阀，与液压动力缸的油路相通。泵头的活动杆柱分别与液压动力缸的左、右活塞杆相连。每个泵头上都有一个进液活门与排液活门。左右两泵进液活门相并联，排液活门也并联，由此组成了一种新型液压式液压柱塞泵。其工作原理为，当开机时阀;的阀芯处于右侧，因此液压缸活塞向右运动，于是泵中的液体被压缩并以高压液体的形态沿排液活门排出，同时泵从进液口吸入低压液体。

当活塞快到右极限时，阀芯自动换向，即阀芯被推向左极限。因此活塞杆开始左移，于是泵开始排出高压液体，而泵=则吸入低压液体。当阀芯开始换向瞬间，补液回路能自动感受到并开始补液，直到泵头柱塞换向完毕，并进入稳定段后补液终止。

文章来源：东莞市金中液压有限公司液压柱塞泵厂家液压系统设计与液压泵站设计部http://www.jzyyz.com
