由于液压柱塞泵是为工作机构提供恒定压力压力源的装置，我们不必关心机械装置的动作顺序，柱塞泵提供恒定的压力源接口。

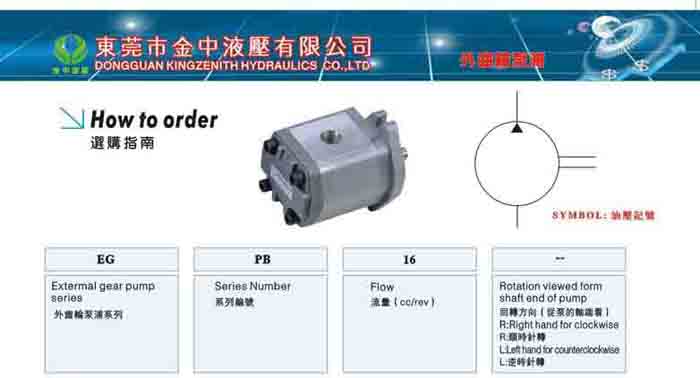

选择液压动力源

液压柱塞泵和液压系统的工作介质完全由液压源来提供，液压源的核心是液压泵。采用柱塞式变量泵容积式调速，液压泵的供油量要大于系统的需油量，多余的油经溢流阀流回油箱，溢流阀同时起到控制并稳定油源压力的作用。容积调速系统多数是用变量泵供油，用安全阀限定系统的最高压力.为节省能源提高效率，液压泵的供油量要尽量与系统所需流量相匹配。

对在工作循环各阶段中系统所需油量相差较大的情况，一般采用多泵供油或变量泵供油。对长时间所需流量较小的情况，可增设蓄能器做辅助油源.油液的净化装置是液压源中不可缺少的。一般泵的入口要装有粗过滤器，进入系统的油液根据被保护元件的要求，通过相应的精过滤器再次过滤。为防止系统中杂质流回油箱，可在回油路上设置磁性过滤器或其他型式的过滤器。根据液压设备所处环境及对温升的要求，还要考虑加热、冷却等措施。

绘制液压系统图

整机的液压系统图由拟定好的控制回路及液压源组合而成。各回路相互组合时要去掉重复多余的元件，力求系统结构简单。注意各元件间的联锁关系，避免误动作发生。要尽量减少能量损失环节。提高系统的工作效率.为便于液压系统的维护和监测，在系统中的主要路段要装设必要的检测元件（如压力表、温度计等）。

大型设备的关键部位，要附设备用件，以便意外事件发生时能迅速更换，保证主要连续工作。各液压元件尽量采用国产标准件，在图中要按国家标准规定的液压元件职能符号的常态位置绘制。对于自行设计的非标准元件可用结构原理图绘制。 系统图中应注明各液压执行元件的名称和动作，注明各液压元件的序号以及各电磁铁的代号，并附有电磁铁、行程阀及其他控制元件的动作表
