50T 150T叶片泵
 "液压马达+50T定量叶片泵|定量叶片泵")
 "液压马达+50T定量叶片泵|定量叶片泵")
- 产品概述
- 外形尺寸
- 技术参数
- 文档下载
我们是用德国进口的轴承，日本进口的油封，
台湾的主轴和叶片，日本先进技术。

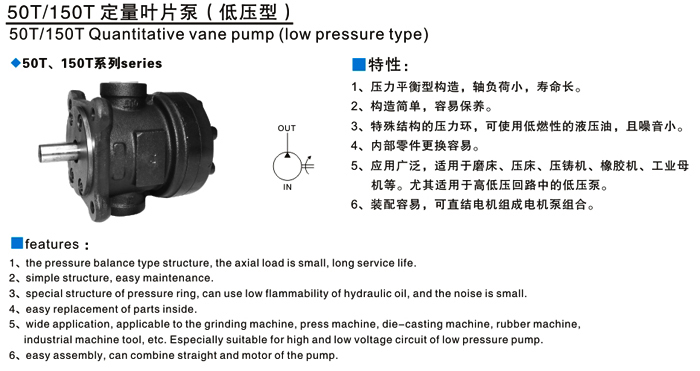

低压定量叶片泵特性：
1、50T／150T系列液压泵具有消除油液所产生的涡流特性，因此在运转中十分安静和平衡，是一种高性能的
叶片泵，此叶片泵可配合系统设计工程师在高低压并用的回路中应用于低压泵中。
2、压力平衡型构造，轴负荷小，寿命长，特殊结构压力环，可使用低燃性动力油，且噪音小。
3、内脏更换容易，结构简单，易保养，法兰式适用直接式马达，装配容易。
4、应用广泛，适用于塑胶射出成型机、压铸机、磨床、压床、工业母机等油压机械。尤其适用于高低回路中
的低压泵。
5、装配容易，可直接与电机组成电机泵组合。

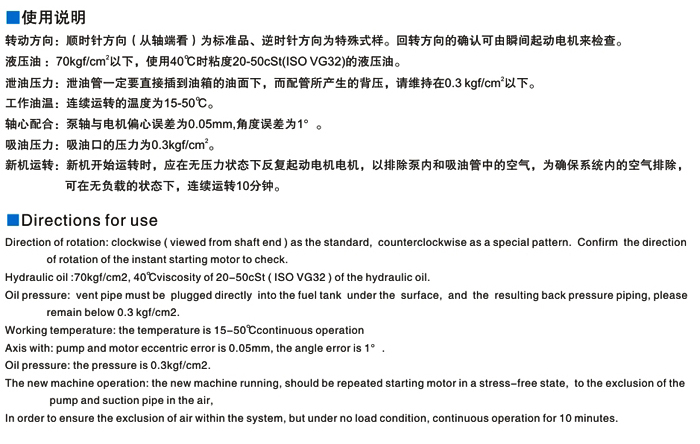

使用说明：
1.转动方向：顺时针方向（从轴端看）为标准品，逆时针为特殊试样。回转方向的确认可由瞬时启动马达
来检测。
2.液压油：7MPa以下。
3.泄油管压力：泄油管一定7要直接接到接到油箱的油面下，而配管所产生的背压，请维持在0.03MPa以下。
4.工作油温：联系运转的温度为15-60度。
5.轴心配合：泵轴与马达轴偏心误差不超过0.05mm，角度误差不差1°。
6.吸油压力：吸油口德压力为-0.03至0.03MPa。
1、本系列泵有高容积效率及高机械效率。
2、可靠性高，重量轻，结构紧密细致。
3、先进的铸造本性，确保性能稳定可靠。

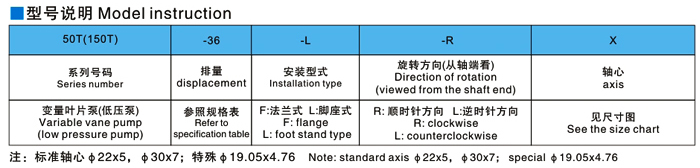

型号说明
50T+150T
-48
+07
R
-L
型号说明
大泵排量
小泵排量
旋转方向
（从轴端看）
安装方式
双联叶片泵
参照规格表150T
参照规格表
50T
R: 顺时针方向
F：法兰式
（低压型）
L: 逆时针方向
L：脚座式
特性：
1. 50T/150T系列液压泵具有消除油液所产生的涡流特性，因此在运转中十分安静和平稳。
2.压力平衡型构造，轴负荷小，寿命长。
3.结构简，装配容易。单，易保养。

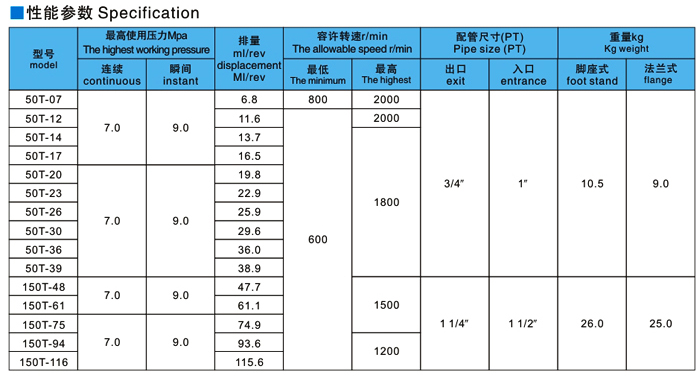

订货型号说明：
|
Model 型号 |
排量 (c c /rev) |
最高使用压力 kgf/cm² |
转速 rpm |
配管尺寸 pt |
重量 kg |
||||
|
最高 |
最低 |
出口 |
入口 |
脚座型 |
法兰型 |
||||
|
50T-07 |
6.8 |
70 |
90 |
800 |
2000 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-12 |
11.6 |
70 |
90 |
600 |
2000 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-14 |
13.7 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-17 |
16.5 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-20 |
19.8 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-23 |
22.9 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-26 |
25.9 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-30 |
29.6 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-36 |
36.0 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-39 |
38.9 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
150T-48 |
47.7 |
70 |
90 |
600 |
1500 |
11/4〃 |
11/2〃 |
26 |
25 |
|
150T-61 |
61.1 |
70 |
90 |
600 |
1500 |
11/4〃 |
11/2〃 |
26 |
25 |
|
150T-75 |
74.9 |
70 |
90 |
600 |
1500 |
11/4〃 |
11/2〃 |
26 |
25 |
|
150T-94 |
93.6 |
70 |
90 |
600 |
1200 |
11/4〃 |
11/2〃 |
26 |
25 |
|
150T-116 |
115.6 |
70 |
90 |
600 |
1200 |
11/4〃 |
11/2〃 |
26 |
25 |

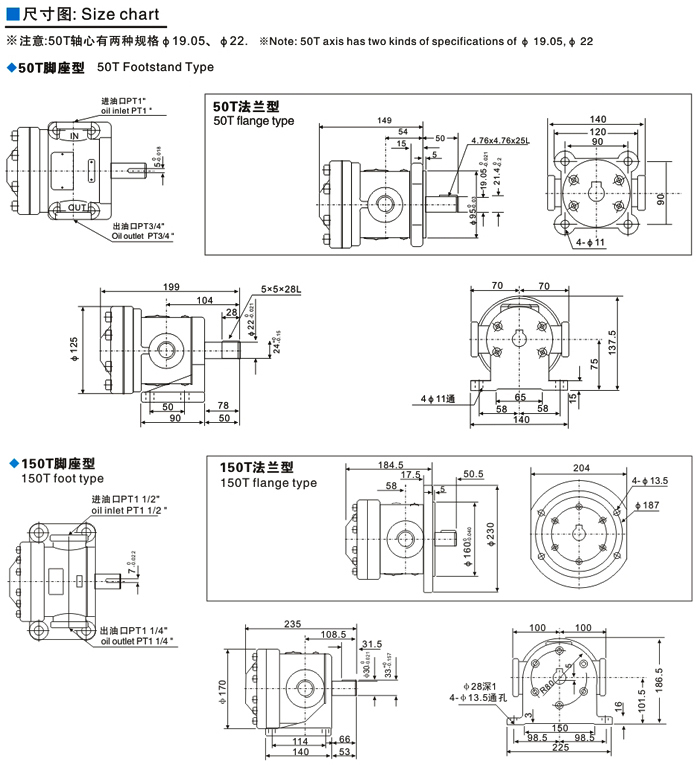

50T安装尺寸图：
目前公司生产的主要（系列）产品有：变量叶片泵、定量叶片泵、变量柱塞泵、方向/压力/流量控制阀、比例
阀、叠加阀、逻辑阀以及新开发产品液压系统及工程机械配套产品液压泵、马达及多路阀等，并承揽各种液压
系统/液压装置的设计与制造。
产品广泛应用于注塑机，油压机、工程机械、塑胶机械、制鞋机械、压铸机械、冶金机械、矿山机械、金属切削
机床以及其它各类液压系统。
随着液压技术的快速发展，公司坚持追求技术创新和提高产品层级，近期投巨资加大技术改造力度，不断扩大产品
品种和提升产品规格，以增强产品国际竞争力。

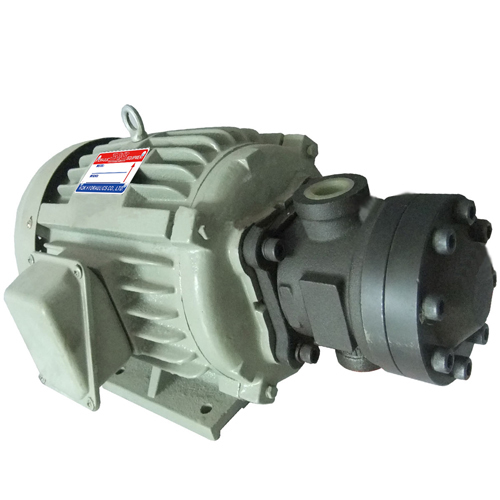

液压马达+50T定量叶片泵|定量叶片泵
