VP变量叶片泵的主要特点：

1、设计合理，加工精密的圆弧叶片，降低了叶片对定子内曲线的压应力，提高了定子和叶片的使用寿命。

2、定子采用先进的高次方无冲击过渡曲线，使叶片具有良好的运动和受力状态，保证了叶片与定子间的良好

接触，并使得流量损失，压力和流量脉动为最小，噪声更低，寿命更长。

3、采用插装式结构，主要内脏零件做成组件形式，泵心更换可在几分钟内完成 。

本系列泵专为低噪声工作而开发的高压高性能叶片泵，独特的设计、高精蜜加工及材料的合理选择，保证了其可

靠性高，适应性强的优势，最适和现代液压系统的需要。用在注塑成型机、压力压铸机、金属切削机械、工程机

械等液压系统中得到了广泛的应用。

VP变量叶片泵机组使用说明 ：

• 转动方向:顺时针方向(从轴端看为标准),逆时针方向为特殊样式,回转方向的确认可由瞬时起动电机来确认.

• 液压油:70bar以下,使用40℃时粘度30、50cSt(ISOG32)的液压油.

• 泄油管压力:泄油管一定要直接接到油箱的油面下,而配管所产生的背压,请维持在0.3bar以下.

 • 工作温度:机组连续运转温度为15-65℃.

• 轴心配合:VP变量叶片泵轴与电机的偏心差最大的为0.02mm,角度误差10.

• 吸油压力:VP变量叶片泵吸油口的压力为0.3bar至0.4bar

• 排量调整调整排量时，先放松调节螺母，再旋转调节螺杆，右转减少流量，左转则增加，调整完毕上紧螺母。

• 压力调整左转压力调整螺杆，使输出压力降低，右转则升高。

• 最大峰值新VP变量叶片泵开始运转时，可在无压力的状态下反复起动电机，以排除泵内和吸注管中的空气。为

确保系统内的空气排除，可在无负载的状态下，连续运转10分钟。

VP变量叶片使用注意事项：

1.VP变量泵轴上不允许直接承受径向力和轴向力，以免造成油泵异常损坏。

2. 安装时需仔细擦清孔和被连接轴的表面，以减小由振动引起叶片泵轴端表面的微动磨损，从而长期保持配合

轴径尺寸精度。

3. 注意区分进油口和出油口。通常进油口大、出油口小、切勿颠倒，当验证液压叶片泵转向符合标牌箭头的方

向时，才能启动电机，至叶片泵排油正常后再正式启动。

4. VP变量叶片泵机组的吸油高度一般不超过500mm，泵吸入口压力在0.02～0.025MPa之间，液压叶片泵的排量

越大要求吸入压力越高。

5. VP变量叶片泵的进油口，管接头直至油箱油面以上的整个吸油管道和附件的接合必须严格密封，任何部位不

得漏气，否则将在油箱内产生大量泡沫，空气吸入还会使油泵产生气蚀，引起油泵噪声，损坏和引起液压系统

的振动。

6. 为防止油泵吸入杂物，减少磨损，叶片泵的进油口应装置100～180um的滤油器，其过滤能力应不小于泵流量

的三倍，同时推荐在排油管道油口处安装精度30～50um的滤油器，以确保油液的清洁度，提高液压系统稳定性和

液压元件的工作寿命。

金中液压有限公司专业生产各种液压油泵，液压阀，液压系统


我们是用德国进口的轴承，日本进口的油封，台湾的主轴和叶片，日本先进技术。

近几年金中液压有限公司一直活跃于国内外液压行业及相关产品应用领域，致力于为机械传动工业提供优质和具竞

争性的产品与服务。

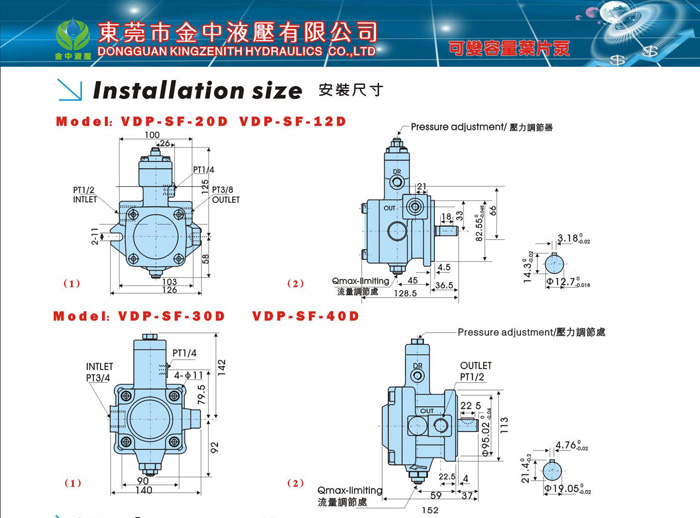

变量叶片泵具体安装尺寸：

目前公司生产的主要（系列）产品有：变量叶片泵、定量叶片泵、变量柱塞泵、方向/压力/流量控制阀、比例阀、

叠加阀、逻辑阀以及新开发产品液压系统及工程机械配套产品液压泵、马达及多路阀等，并承揽各种液压系统/液

压装置的设计与制造。

产品广泛应用于注塑机，油压机、工程机械、塑胶机械、制鞋机械、压铸机械、冶金机械、矿山机械、金属切削机

床以及其它各类液压系统。

随着液压技术的快速发展，公司坚持追求技术创新和提高产品层级，近期投巨资加大技术改造力度，不断扩大产品

品种和提升产品规格，以增强产品国际竞争力。

变量叶片泵具体安装尺寸：

VP变量叶片泵的主要特点：

1、设计合理，加工精密的圆弧叶片，降低了叶片对定子内曲线的压应力，提高了定子和叶片的使用寿命。

2、定子采用先进的高次方无冲击过渡曲线，使叶片具有良好的运动和受力状态，保证了叶片与定子间的良好

接触，并使得流量损失，压力和流量脉动为最小，噪声更低，寿命更长。

3、采用插装式结构，主要内脏零件做成组件形式，泵心更换可在几分钟内完成 。

本系列泵专为低噪声工作而开发的高压高性能叶片泵，独特的设计、高精蜜加工及材料的合理选择，保证了其可

靠性高，适应性强的优势，最适和现代液压系统的需要。用在注塑成型机、压力压铸机、金属切削机械、工程机

械等液压系统中得到了广泛的应用。

VP变量叶片使用注意事项：

1.VP变量泵轴上不允许直接承受径向力和轴向力，以免造成油泵异常损坏。

2. 安装时需仔细擦清孔和被连接轴的表面，以减小由振动引起叶片泵轴端表面的微动磨损，从而长期保持配合

轴径尺寸精度。

3. 注意区分进油口和出油口。通常进油口大、出油口小、切勿颠倒，当验证液压叶片泵转向符合标牌箭头的方

向时，才能启动电机，至叶片泵排油正常后再正式启动。

4. VP变量叶片泵机组的吸油高度一般不超过500mm，泵吸入口压力在0.02～0.025MPa之间，液压叶片泵的排量

越大要求吸入压力越高。

5. VP变量叶片泵的进油口，管接头直至油箱油面以上的整个吸油管道和附件的接合必须严格密封，任何部位不

得漏气，否则将在油箱内产生大量泡沫，空气吸入还会使油泵产生气蚀，引起油泵噪声，损坏和引起液压系统

的振动。

6. 为防止油泵吸入杂物，减少磨损，叶片泵的进油口应装置100～180um的滤油器，其过滤能力应不小于泵流量

的三倍，同时推荐在排油管道油口处安装精度30～50um的滤油器，以确保油液的清洁度，提高液压系统稳定性和

液压元件的工作寿命。

金中液压有限公司专业生产各种液压油泵，液压阀，液压系统


我们是用德国进口的轴承，日本进口的油封，台湾的主轴和叶片，日本先进技术。

近几年金中液压有限公司一直活跃于国内外液压行业及相关产品应用领域，致力于为机械传动工业提供优质和具竞

争性的产品与服务。

VP变量叶片泵机组使用说明 ：

• 转动方向:顺时针方向(从轴端看为标准),逆时针方向为特殊样式,回转方向的确认可由瞬时起动电机来确认.

• 液压油:70bar以下,使用40℃时粘度30、50cSt(ISOG32)的液压油.

• 泄油管压力:泄油管一定要直接接到油箱的油面下,而配管所产生的背压,请维持在0.3bar以下.

 • 工作温度:机组连续运转温度为15-65℃.

• 轴心配合:VP变量叶片泵轴与电机的偏心差最大的为0.02mm,角度误差10.

• 吸油压力:VP变量叶片泵吸油口的压力为0.3bar至0.4bar

• 排量调整调整排量时，先放松调节螺母，再旋转调节螺杆，右转减少流量，左转则增加，调整完毕上紧螺母。

• 压力调整左转压力调整螺杆，使输出压力降低，右转则升高。

• 最大峰值新VP变量叶片泵开始运转时，可在无压力的状态下反复起动电机，以排除泵内和吸注管中的空气。为

确保系统内的空气排除，可在无负载的状态下，连续运转10分钟。

目前公司生产的主要（系列）产品有：变量叶片泵、定量叶片泵、变量柱塞泵、方向/压力/流量控制阀、比例阀、

叠加阀、逻辑阀以及新开发产品液压系统及工程机械配套产品液压泵、马达及多路阀等，并承揽各种液压系统/液

压装置的设计与制造。

产品广泛应用于注塑机，油压机、工程机械、塑胶机械、制鞋机械、压铸机械、冶金机械、矿山机械、金属切削机

床以及其它各类液压系统。

随着液压技术的快速发展，公司坚持追求技术创新和提高产品层级，近期投巨资加大技术改造力度，不断扩大产品

品种和提升产品规格，以增强产品国际竞争力。

VP变量叶片泵机组使用说明 ：

• 转动方向:顺时针方向(从轴端看为标准),逆时针方向为特殊样式,回转方向的确认可由瞬时起动电机来确认.

• 液压油:70bar以下,使用40℃时粘度30、50cSt(ISOG32)的液压油.

• 泄油管压力:泄油管一定要直接接到油箱的油面下,而配管所产生的背压,请维持在0.3bar以下.

 • 工作温度:机组连续运转温度为15-65℃.

• 轴心配合:VP变量叶片泵轴与电机的偏心差最大的为0.02mm,角度误差10.

• 吸油压力:VP变量叶片泵吸油口的压力为0.3bar至0.4bar

• 排量调整调整排量时，先放松调节螺母，再旋转调节螺杆，右转减少流量，左转则增加，调整完毕上紧螺母。

• 压力调整左转压力调整螺杆，使输出压力降低，右转则升高。

• 最大峰值新VP变量叶片泵开始运转时，可在无压力的状态下反复起动电机，以排除泵内和吸注管中的空气。为

确保系统内的空气排除，可在无负载的状态下，连续运转10分钟。

VP变量叶片泵的主要特点：

1、设计合理，加工精密的圆弧叶片，降低了叶片对定子内曲线的压应力，提高了定子和叶片的使用寿命。

2、定子采用先进的高次方无冲击过渡曲线，使叶片具有良好的运动和受力状态，保证了叶片与定子间的良好

接触，并使得流量损失，压力和流量脉动为最小，噪声更低，寿命更长。

3、采用插装式结构，主要内脏零件做成组件形式，泵心更换可在几分钟内完成 。

本系列泵专为低噪声工作而开发的高压高性能叶片泵，独特的设计、高精蜜加工及材料的合理选择，保证了其可

靠性高，适应性强的优势，最适和现代液压系统的需要。用在注塑成型机、压力压铸机、金属切削机械、工程机

械等液压系统中得到了广泛的应用。

VP变量叶片使用注意事项：

1.VP变量泵轴上不允许直接承受径向力和轴向力，以免造成油泵异常损坏。

2. 安装时需仔细擦清孔和被连接轴的表面，以减小由振动引起叶片泵轴端表面的微动磨损，从而长期保持配合

轴径尺寸精度。

3. 注意区分进油口和出油口。通常进油口大、出油口小、切勿颠倒，当验证液压叶片泵转向符合标牌箭头的方

向时，才能启动电机，至叶片泵排油正常后再正式启动。

4. VP变量叶片泵机组的吸油高度一般不超过500mm，泵吸入口压力在0.02～0.025MPa之间，液压叶片泵的排量

越大要求吸入压力越高。

5. VP变量叶片泵的进油口，管接头直至油箱油面以上的整个吸油管道和附件的接合必须严格密封，任何部位不

得漏气，否则将在油箱内产生大量泡沫，空气吸入还会使油泵产生气蚀，引起油泵噪声，损坏和引起液压系统

的振动。

6. 为防止油泵吸入杂物，减少磨损，叶片泵的进油口应装置100～180um的滤油器，其过滤能力应不小于泵流量

的三倍，同时推荐在排油管道油口处安装精度30～50um的滤油器，以确保油液的清洁度，提高液压系统稳定性和

液压元件的工作寿命。

金中液压有限公司专业生产各种液压油泵，液压阀，液压系统


我们是用德国进口的轴承，日本进口的油封，台湾的主轴和叶片，日本先进技术。

近几年金中液压有限公司一直活跃于国内外液压行业及相关产品应用领域，致力于为机械传动工业提供优质和具竞

争性的产品与服务。

变量叶片泵具体安装尺寸：

目前公司生产的主要（系列）产品有：变量叶片泵、定量叶片泵、变量柱塞泵、方向/压力/流量控制阀、比例阀、

叠加阀、逻辑阀以及新开发产品液压系统及工程机械配套产品液压泵、马达及多路阀等，并承揽各种液压系统/液

压装置的设计与制造。

产品广泛应用于注塑机，油压机、工程机械、塑胶机械、制鞋机械、压铸机械、冶金机械、矿山机械、金属切削机

床以及其它各类液压系统。

随着液压技术的快速发展，公司坚持追求技术创新和提高产品层级，近期投巨资加大技术改造力度，不断扩大产品

品种和提升产品规格，以增强产品国际竞争力。
