双联变量叶片泵，变量叶片泵，组合泵，叶片泵原理，液压油泵厂家，进口液压泵

双联变量叶片泵由两台泵接成一体，以一台马达直接驱动，可以减少马达的数量。使功率最合理的运用有效降低

电机消耗功率，节约能源。

可以同时为系统提供压力源，简化油路设计，提高可靠性，可连接直接式电机，安装简便。广泛应用于研磨机械、

自动车床、鞋机等机械。

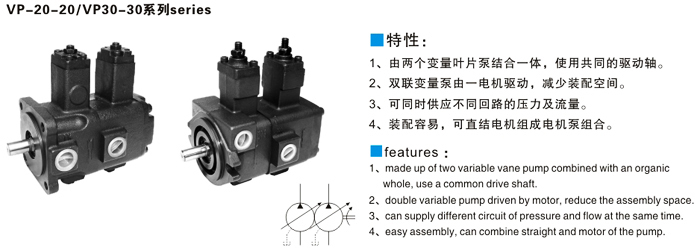

双联变量叶片泵

双联变量叶片泵产品特性：

1、双联变量泵是由二个单联变量叶片泵连接一体，以达到节省空间的效果。

2、可同时供应不同回路的压力及流量。

3、特殊的限压式变量机构，可实现低压大流量，高压小流量，使功率最合理的运用有效降低电机消耗功率，

节约能源。

4、内置压力调整阀，系统无需加装调压阀。

5、高效率变量泵是由特殊压力控制机构和强制平行机构具有自动调节流量及补偿功能，达到节省能源。

6、采用特殊结构达到运转平顺，具有低震动及低噪音的特性，非常适合机床，鞋机及低噪音要求高的械设备。

7、温升小，若搭配本公司风冷式冷却器，更能达到温升控制效果。

8、可连接直接式电机，安装简便。

双联叶片泵，叶片泵厂家

叶片泵，液压油泵厂家

双联变量叶片泵由油路的串联而组成。

两个单级叶片泵的转子装在同一根转动轴上，随着传动轴一起旋转，第一级泵经吸油管直接从油箱中吸油，输出

的油液就送到第二级泵的吸油口，第二级泵的输出油液经管路送到位作系统。

设第一级泵输出的油液压力，为了使在泵体内的两个泵的载荷平衡，在两泵中间装有载荷平衡阀，其面积比为1：2，

工作时，当第一级泵的流量大于第二级泵时，油压就会增加，推动平衡阀左移，第一级泵输出的多余油液就会流回

吸油口；

同理，当第二泵的流量大于第一级泵时，会使平衡阀右移，第二级泵输出的多余油液流回第二级泵的吸油口。这样，

使两个泵的载荷达到平衡。

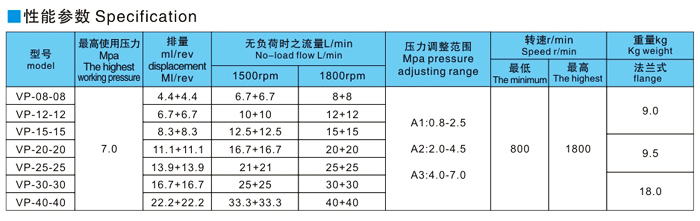

双联叶片泵具体型号参数表：

Model 型号	最高使用压力	无负荷时之流量 L/min		压力调整范围	转速		配管尺寸			重量 kg
Model 型号	最高使用压力	1500rpm	1800rpm	压力调整范围	最高	最低	出口	入口	泄油	法兰型
VDF-DF-12/12	70	10+10	12+12	A: 8~20 B: 15~35 C: 30~55 D: 50~70	1800	800	3/8〃	1/2〃	1/4〃	9.0
VDF-DF-15/15	70	12.5+12.5	15+15				3/8〃	1/2〃	1/4〃	9.0
VDF-DF-20/20	70	16.7+16.7	20+20				3/8〃	1/2〃	1/4〃	9.5
VDF-DF-25/25	70	20+20	24+24				3/8〃	1/2〃	1/4〃	9.5
VDF-DF-30/30	70	25+25	30+30				1/2〃	3/4〃	1/4〃	17.0
VDF-DF-40/40	70	33.3+33.3	40+40				1/2〃	3/4〃	1/4〃	17.0
