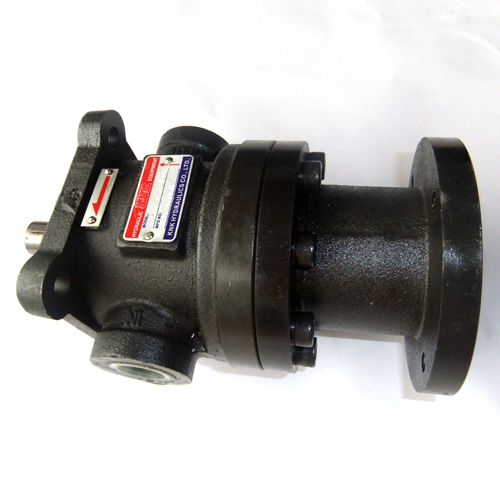

50T+PV2R1 双联叶片泵 定量叶片泵 高低压组合泵厂家
双联定量叶片泵50T+50T 油压系统用50T-07FR+50T-17FR双联叶片泵，油压机械用双联定量叶片泵
产品简介
低压定量叶片泵特性：
1、50T／150T系列液压泵具有消除油液所产生的涡流特性，因此在运转中十分安静和平衡，是一种高性能的
叶片泵，此叶片泵可配合系统设计工程师在高低压并用的回路中应用于低压泵中。
2、压力平衡型构造，轴负荷小，寿命长，特殊结构压力环，可使用低燃性动力油，且噪音小。
3、内脏更换容易，结构简单，易保养，法兰式适用直接式马达，装配容易。
4、应用广泛，适用于塑胶射出成型机、压铸机、磨床、压床、工业母机等油压机械。尤其适用于高低回路中
的低压泵。
5、装配容易，可直接与电机组成电机泵组合。
使用说明：
1.转动方向：顺时针方向（从轴端看）为标准品，逆时针为特殊试样。回转方向的确认可由瞬时启动马达
来检测。
2.液压油：7MPa以下。
3.泄油管压力：泄油管一定7要直接接到接到油箱的油面下，而配管所产生的背压，请维持在0.03MPa以下。
4.工作油温：联系运转的温度为15-60度。
5.轴心配合：泵轴与马达轴偏心误差不超过0.05mm，角度误差不差1°。
6.吸油压力：吸油口德压力为-0.03至0.03MPa。
联系电话：0769-22859339，13925580728
50T／150T系列定量叶片泵的特点：
1、50T／150T系列液压油泵具有消除油液所产生的涡流特性，因此在运转中十分安静和平衡，是一种高性能
的定量叶片泵，此叶片泵可配合系统设计工程师在高低压并用的回路中应用于低压泵中。
3、定量叶片泵内脏更换容易，结构简单，易保养，法兰式适用直接式马达，装配容易。
4、定量叶片泵应用广泛，适用于塑胶射出成型机、压铸机、磨床、压床、工业母机等油压机械。尤其适用于
高低回路中的低压泵。
5、定量叶片泵装配容易，可直接与电机组成电机泵组合。
1、本系列泵有高容积效率及高机械效率。
2、可靠性高，重量轻，结构紧密细致。
3、先进的铸造本性，确保性能稳定可靠。
说明：1.交货方式：物流，现货交易；
2.付款方式：现金交易，款到发货；
3.质量保证：产品保用期为一年。
产品简介
低压定量叶片泵特性：
1、50T／150T系列液压泵具有消除油液所产生的涡流特性，因此在运转中十分安静和平衡，是一种高性能的叶
片泵，此叶片泵可配合系统设计工程师在高低压并用的回路中应用于低压泵中。
2、压力平衡型构造，轴负荷小，寿命长，特殊结构压力环，可使用低燃性动力油，且噪音小。
3、内脏更换容易，结构简单，易保养，法兰式适用直接式马达，装配容易。
4、应用广泛，适用于塑胶射出成型机、压铸机、磨床、压床、工业母机等油压机械。尤其适用于高低回路中的低压泵。
5、装配容易，可直接与电机组成电机泵组合。

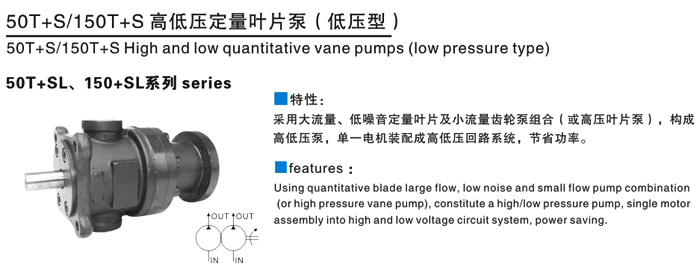

■50T+50T特性:
此泵是由两个独立的型叶片泵串联组装而成,使用同一电机驱动,具有两个出油口,可分别向两个独立回路供油.
此泵适用于二缸同步动作回路,如专用机,机床等.

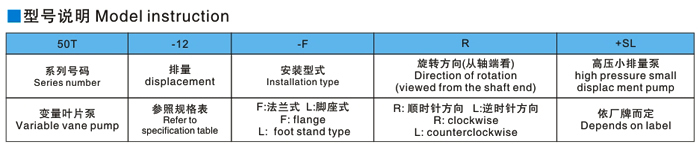

型号说明
|
50T+150T |
-48 |
+07 |
R |
-L |
|
型号说明 |
大泵排量 |
小泵排量 |
旋转方向 （从轴端看） |
安装方式 |
|
双联叶片泵 |
参照规格表150T |
参照规格表 50T |
R: 顺时针方向 |
F：法兰式 |
规格表
|
型号 |
最高使用 |
排量cc/rev |
转数r/min |
重量kg |
|||
|
大排量泵 |
小排量泵 |
最大 |
最小 |
法兰型 |
脚座式 |
||
|
50T+50T |
7 |
同50T |
同50T |
1500 |
800 |
18 |
21` |
|
150T+50T |
7 |
同150T |
同50T |
1500 |
600 |
34 |
35.5 |
|
150T+150T |
7 |
同150T |
同150T |
1500 |
600 |
47 |
48.5 |
特性：
1. 50T/150T系列液压泵具有消除油液所产生的涡流特性，因此在运转中十分安静和平稳。
2.压力平衡型构造，轴负荷小，寿命长。
3.结构简，装配容易。单，易保养。

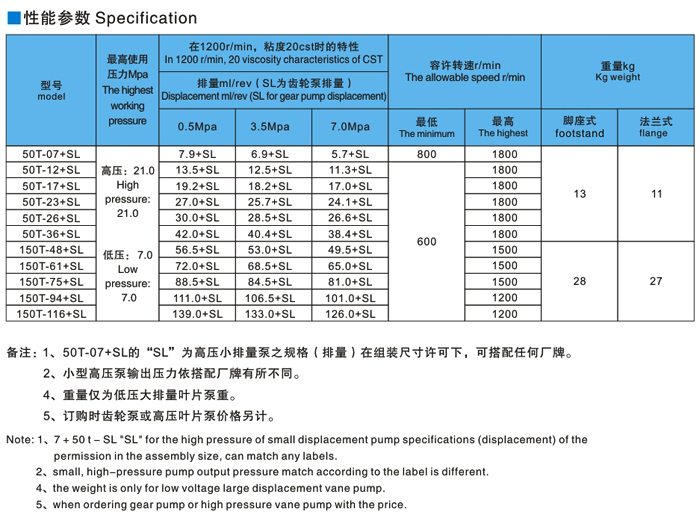

订货型号说明：
|
Model 型号 |
排量 (c c /rev) |
最高使用压力 kgf/cm² |
转速 rpm |
配管尺寸 pt |
重量 kg |
||||
|
最高 |
最低 |
出口 |
入口 |
脚座型 |
法兰型 |
||||
|
50T-07 |
6.8 |
70 |
90 |
800 |
2000 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-12 |
11.6 |
70 |
90 |
600 |
2000 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-14 |
13.7 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-17 |
16.5 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-20 |
19.8 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-23 |
22.9 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-26 |
25.9 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-30 |
29.6 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-36 |
36.0 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
50T-39 |
38.9 |
70 |
90 |
600 |
1800 |
3/4〃 |
1〃 |
10.5 |
9.0 |
|
150T-48 |
47.7 |
70 |
90 |
600 |
1500 |
11/4〃 |
11/2〃 |
26 |
25 |
|
150T-61 |
61.1 |
70 |
90 |
600 |
1500 |
11/4〃 |
11/2〃 |
26 |
25 |
|
150T-75 |
74.9 |
70 |
90 |
600 |
1500 |
11/4〃 |
11/2〃 |
26 |
25 |
|
150T-94 |
93.6 |
70 |
90 |
600 |
1200 |
11/4〃 |
11/2〃 |
26 |
25 |
|
150T-116 |
115.6 |
70 |
90 |
600 |
1200 |
11/4〃 |
11/2〃 |
26 |
25 |
产品简介
低压定量叶片泵特性：
1、50T／150T系列液压泵具有消除油液所产生的涡流特性，因此在运转中十分安静和平衡，是一种高性能的叶
片泵，此叶片泵可配合系统设计工程师在高低压并用的回路中应用于低压泵中。
2、压力平衡型构造，轴负荷小，寿命长，特殊结构压力环，可使用低燃性动力油，且噪音小。
3、内脏更换容易，结构简单，易保养，法兰式适用直接式马达，装配容易。
4、应用广泛，适用于塑胶射出成型机、压铸机、磨床、压床、工业母机等油压机械。尤其适用于高低回路中
的低压泵。
5、装配容易，可直接与电机组成电机泵组合。
我们是用德国进口的轴承，日本进口的油封，
台湾的主轴和叶片，日本先进技术。
可变容量叶片泵（VP系列，中压泵HVP系列），
可变容量柱塞泵（V系列和P系列）
定量叶片泵 （50T,150T,PV2R系列），
齿轮泵 （PA,PB GPY）
