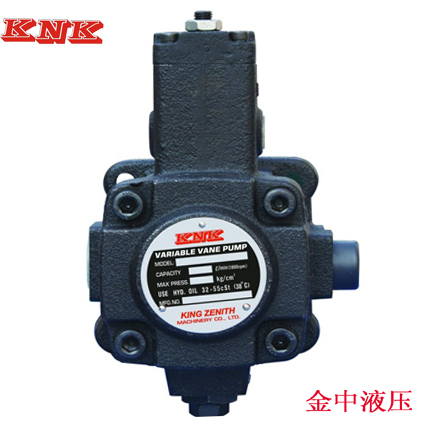

本系列叶片泵可在压力设定下具有自动高速流量及补偿功能，比定量叶片泵功率损耗少，发热低，是一种节省能

源的高效率叶片泵，为系统设计工程师在高效的回路中最佳选择。 运转平衡安静，特别适合机床和室内的要求，

内含压力调整机构，系统可以不要调压阀并且适用直接式电动机，装配容易。备有多种不同压力及流量范围，可

供任意选择。

1、设计合理，加工精密的圆弧叶片，降低了叶片对定子内曲线的压应力，提高了定子和叶片的使用寿命；

2、定子采用先进的高次方无冲击过渡曲线，使叶片具有良好的运动和受力状态，保证了叶片与定子间的良好接触，

并使得流量损失，压力和流量脉动为最小，噪声更低，寿命更长。

本系列泵专为低噪声工作而开发的高压高性能叶片泵，独特的设计、高精蜜加工及材料的合理选择，保证了其可靠

性高，适应性强的优势，最适和现代液压系统的需要。用在注塑成型机、压力压铸机、金属切削机械、工程机械等

液压系统中得到了广泛的应用

VP变量叶片泵注意事项：

1、最大容许马达及泵浦心轴同心心度误差为：0.05mm

2、最大容许马达及灰泵浦心轴与端面角度误差为：1°

液压叶片泵机组油箱设计宜采用封闭型，需定期清洗滤油器与检查油的品质，就实际情况更换工作油液。

VP变量叶片泵机组使用说明 ：

• 转动方向:顺时针方向(从轴端看为标准),逆时针方向为特殊样式,回转方向的确认可由瞬时起动电机来确认.

• 液压油:70bar以下,使用40℃时粘度30、50cSt(ISOG32)的液压油.

• 泄油管压力:泄油管一定要直接接到油箱的油面下,而配管所产生的背压,请维持在0.3bar以下.

• 工作温度:机组连续运转温度为15-65℃.

• 轴心配合:VP变量叶片泵轴与电机的偏心差最大的为0.05mm,角度误差1°.

• 吸油压力:VP变量叶片泵吸油口的压力为0.3bar至0.4bar

• 排量调整调整排量时，先放松调节螺母，再旋转调节螺杆，右转减少流量，左转则增加，调整完毕上紧螺母。

• 压力调整左转压力调整螺杆，使输出压力降低，右转则升高。

• 最大峰值新VP变量叶片泵开始运转时，可在无压力的状态下反复起动电机，以排除泵内和吸注管中的空气。为

确保系统内的空气排除，可在无负载的状态下，连续运转10分钟。

近几年金中液压有限公司一直活跃于国内外液压行业及相关产品应用领域，致力于为机械传动工业提供优质和

具竞争性的产品与服务。

目前公司生产的主要（系列）产品有：变量叶片泵、定量叶片泵、变量柱塞泵、方向/压力/流量控制阀、比例阀、

叠加阀、逻辑阀以及新开发产品液压系统及工程机械配套产品液压泵、马达及多路阀等，并承揽各种液压系统/液

压装置的设计与制造。

产品广泛应用于注塑机，油压机、工程机械、塑胶机械、制鞋机械、压铸机械、冶金机械、矿山机械、金属切削

机床以及其它各类液压系统。

随着液压技术的快速发展，公司坚持追求技术创新和提高产品层级，近期投巨资加大技术改造力度，不断扩大产品

品种和提升产品规格，以增强产品国际竞争力。

金中液压有限公司生产的主要（系列）产品有：变量叶片泵、定量叶片泵、变量柱塞泵、方向/压力/流量控制阀、比例阀、

叠加阀、逻辑阀以及新开发产品液压系统及工程机械配套产品液压泵、马达及多路阀等，并承揽各种液压系统/液

压装置的设计与制造。

液压叶片泵机组油箱设计宜采用封闭型，需定期清洗滤油器与检查油的品质，就实际情况更换工作油液。

VP变量叶片泵机组使用说明 ：

• 转动方向:顺时针方向(从轴端看为标准),逆时针方向为特殊样式,回转方向的确认可由瞬时起动电机来确认.

• 液压油:70bar以下,使用40℃时粘度30、50cSt(ISOG32)的液压油.

• 泄油管压力:泄油管一定要直接接到油箱的油面下,而配管所产生的背压,请维持在0.3bar以下.

• 工作温度:机组连续运转温度为15-65℃.

• 轴心配合:VP变量叶片泵轴与电机的偏心差最大的为0.05mm,角度误差1°.

• 吸油压力:VP变量叶片泵吸油口的压力为0.3bar至0.4bar

• 排量调整调整排量时，先放松调节螺母，再旋转调节螺杆，右转减少流量，左转则增加，调整完毕上紧螺母。

• 压力调整左转压力调整螺杆，使输出压力降低，右转则升高。

• 最大峰值新VP变量叶片泵开始运转时，可在无压力的状态下反复起动电机，以排除泵内和吸注管中的空气。

为确保系统内的空气排除，可在无负载的状态下，连续运转10分钟。

VP变量叶片泵的特色：

本系列叶片泵可在压力设定下具有自动高速流量及补偿功能，比定量叶片泵功率损耗少，发热低，是一种节

省能源的高效率叶片泵，为系统设计工程师在高效的回路中最佳选择。 运转平衡安静，特别适合机床和室内

的要求，内含压力调整机构，系统可以不要调压阀并且适用直接式电动机，装配容易。备有多种不同压力及

流量范围，可供任意选择。

1、设计合理，加工精密的圆弧叶片，降低了叶片对定子内曲线的压应力，提高了定子和叶片的使用寿命；

2、定子采用先进的高次方无冲击过渡曲线，使叶片具有良好的运动和受力状态，保证了叶片与定子间的良好接触，

并使得流量损失，压力和流量脉动为最小，噪声更低，寿命更长。

本系列泵专为低噪声工作而开发的高压高性能叶片泵，独特的设计、高精蜜加工及材料的合理选择，保证了其可靠

性高，适应性强的优势，最适和现代液压系统的需要。用在注塑成型机、压力压铸机、金属切削机械、工程机械等

液压系统中得到了广泛的应用。

VP变量叶片泵注意事项：

1、最大容许马达及泵浦心轴同心心度误差为：0.05mm

2、最大容许马达及灰泵浦心轴与端面角度误差为：1°

近几年金中液压有限公司一直活跃于国内外液压行业及相关产品应用领域，致力于为机械传动工业提供优质和

具竞争性的产品与服务。

产品广泛应用于注塑机，油压机、工程机械、塑胶机械、制鞋机械、压铸机械、冶金机械、矿山机械、金属切削机

床以及其它各类液压系统。

随着液压技术的快速发展，公司坚持追求技术创新和提高产品层级，近期投巨资加大技术改造力度，不断扩大产品

品种和提升产品规格，以增强产品国际竞争力。

VP变量叶片泵机组使用说明 ：

• 转动方向:顺时针方向(从轴端看为标准),逆时针方向为特殊样式,回转方向的确认可由瞬时起动电机来确认.

• 液压油:70bar以下,使用40℃时粘度30、50cSt(ISOG32)的液压油.

• 泄油管压力:泄油管一定要直接接到油箱的油面下,而配管所产生的背压,请维持在0.3bar以下.

• 工作温度:机组连续运转温度为15-65℃.

• 轴心配合:VP变量叶片泵轴与电机的偏心差最大的为0.05mm,角度误差1°.

• 吸油压力:VP变量叶片泵吸油口的压力为0.3bar至0.4bar

• 排量调整调整排量时，先放松调节螺母，再旋转调节螺杆，右转减少流量，左转则增加，调整完毕上紧螺母。

• 压力调整左转压力调整螺杆，使输出压力降低，右转则升高。

• 最大峰值新VP变量叶片泵开始运转时，可在无压力的状态下反复起动电机，以排除泵内和吸注管中的空气。为确

保系统内的空气排除，可在无负载的状态下，连续运转10分钟。

VP变量叶片泵的特色：

本系列叶片泵可在压力设定下具有自动高速流量及补偿功能，比定量叶片泵功率损耗少，发热低，是一种节省能源的

高效率叶片泵，为系统设计工程师在高效的回路中最佳选择。 运转平衡安静，特别适合机床和室内的要求，内含压力

调整机构，系统可以不要调压阀并且适用直接式电动机，装配容易。备有多种不同压力及流量范围，可供任意选择。

1、设计合理，加工精密的圆弧叶片，降低了叶片对定子内曲线的压应力，提高了定子和叶片的使用寿命；

2、定子采用先进的高次方无冲击过渡曲线，使叶片具有良好的运动和受力状态，保证了叶片与定子间的良好接触，

并使得流量损失，压力和流量脉动为最小，噪声更低，寿命更长。

本系列泵专为低噪声工作而开发的高压高性能叶片泵，独特的设计、高精蜜加工及材料的合理选择，保证了其可靠

性高，适应性强的优势，最适和现代液压系统的需要。用在注塑成型机、压力压铸机、金属切削机械、工程机械等

液压系统中得到了广泛的应用

VP变量叶片泵注意事项：

1、最大容许马达及泵浦心轴同心心度误差为：0.05mm

2、最大容许马达及灰泵浦心轴与端面角度误差为：1°

液压叶片泵机组油箱设计宜采用封闭型，需定期清洗滤油器与检查油的品质，就实际情况更换工作油液。

近几年金中液压有限公司一直活跃于国内外液压行业及相关产品应用领域，致力于为机械传动工业提供优质和具

竞争性的产品与服务。

目前公司生产的主要（系列）产品有：变量叶片泵、定量叶片泵、变量柱塞泵、方向/压力/流量控制阀、比例阀、

叠加阀、逻辑阀以及新开发产品液压系统及工程机械配套产品液压泵、马达及多路阀等，并承揽各种液压系统/液

压装置的设计与制造。

产品广泛应用于注塑机，油压机、工程机械、塑胶机械、制鞋机械、压铸机械、冶金机械、矿山机械、金属切削

机床以及其它各类液压系统。

随着液压技术的快速发展，公司坚持追求技术创新和提高产品层级，近期投巨资加大技术改造力度，不断扩大产品

品种和提升产品规格，以增强产品国际竞争力。
