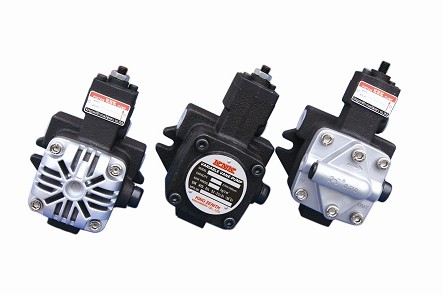

本系列叶片泵可在压力设定下具有自动高速流量及补偿功能，比定量叶片泵功率损耗少，发热低，是一种节省能
源的高效率叶片泵，为系统设 计工程师在高效的回路中最佳选择。 运转平衡安静，特别适合机床和室内的要求，内含压力调整机构，系统可以不要调压阀并且适用直接式电
动机，装配容易。金中液压有限公司备有多种不同压力及流量范围的变量叶片泵，可供任意选择
变量叶片泵的主要特点：
1、设计合理，加工精密的圆弧叶片，降低了叶片对定子内曲线的压应力，提高了定子和叶片的使用寿命。
2、定子采用先进的高次方无冲击过渡曲线，使叶片具有良好的运动和受力状态，保证了叶片与定子间的良好接触，并使得流量损失，
压力和流量脉动为最小，噪声更低，寿命更长。
3、采用插装式结构，主要内脏零件做成组件形式，泵心更换可在几分钟内完成。
本系列泵专为低噪声工作而开发的高压高性能叶片泵，独特的设计、高精蜜加工及材料的合理选择，保证了其可靠性高，适应性强的优势，
最适和现代液压系统的需要。用在注塑成型机、压力压铸机、金属切削机械、工程机械等液压系统中得到了广泛的应用。
变量叶片泵优势：
1.高效率，高压下稳定旋转特殊压力控制和强制平衡机构，凸轮环3点支撑方式，大幅提高高压时的旋转性能，在140bar
下亦可发挥高效率，稳定的性能。
2.无振动，无噪音采用数种隔音，防振的新机构，尤其可提高凸轮环旋转的稳定性，由控制活塞，偏位活塞所形成的特殊3点
支撑方式，减少凸轮环振动，旋转时无噪音。
4.灵敏的特性，流量稳定崭新的压力平衡式压力控制机构，在高压状态下流量亦高度的稳定顺畅。
5.维护，检修容易压力调整装置和流量调整装置放在同一侧面，方便维护，调整。
6.若搭配本公司直接式电机更能显示装配简单及同心度的控制。
变量叶片泵具体型号：
|
型号 (MODEL) |
吐出量(无负荷时) |
压力调整范围 (kgf/cm²) |
容许回转范围 |
最高压力(kgf/cm²) |
重量（kg) |
||
|
1800rpm |
1500rpm |
Max |
Min |
flange |
|||
|
VDF-SF-12A |
12 |
10 |
10-20 |
1800 |
800 |
20 |
5.0 |
|
VDF-SF-12B |
15-25 |
1800 |
800 |
35 |
5.0 |
||
|
VDF-SF-12C |
30-55 |
1800 |
800 |
55 |
5.0 |
||
|
VDF-SF-12D |
50-70 |
1800 |
800 |
70 |
5.0 |
||
|
VDF-SF-15A |
15 |
10 |
10-20 |
1800 |
800 |
20 |
5.0 |
|
VDF-SF-15B |
15-25 |
1800 |
800 |
35 |
5.0 |
||
|
VDF-SF-15C |
30-55 |
1800 |
800 |
55 |
5.0 |
||
|
VDF-SF-15D |
50-70 |
1800 |
800 |
70 |
5.0 |
||
|
VDF-SF-20A |
20 |
17 |
10-20 |
1800 |
800 |
20 |
5.0 |
|
VDF-SF-20B |
15-25 |
1800 |
800 |
35 |
5.0 |
||
|
VDF-SF-20C |
30-55 |
1800 |
800 |
55 |
5.0 |
||
|
VDF-SF-20D |
50-70 |
1800 |
800 |
70 |
5.0 |
||
|
VDF-SF-30A |
30 |
25 |
10-20 |
1800 |
800 |
20 |
9.0 |
|
VDF-SF-30B |
15-25 |
1800 |
800 |
35 |
9.0 |
||
|
VDF-SF-30C |
30-55 |
1800 |
800 |
55 |
9.0 |
||
|
VDF-SF-30D |
50-70 |
1800 |
800 |
70 |
9.0 |
||
|
VDF-SF-40A |
40 |
35 |
10-20 |
1800 |
800 |
20 |
9.0 |
|
VDF-SF-40B |
15-25 |
1800 |
800 |
35 |
9.0 |
||
|
VDF-SF-40C |
30-55 |
1800 |
800 |
55 |
9.0 |
||
|
VDF-SF-40D |
50-70 |
1800 |
800 |
70 |
9.0 |
||
VP变量叶片泵机组使用说明：
• 转动方向:顺时针方向(从轴端看为标准),逆时针方向为特殊样式,回转方向的确认可由瞬时起动电机来确认.
• 液压油:70bar以下,使用40℃时，粘度30~50cSt(ISO VG32)的液压油. 70bar以上,使用40℃时，粘度为50~70cSt(ISO VG32)的液压油
• 泄油管压力:泄油管一定要直接接到油箱的油面下,而配管所产生的背压,请维持在0.3bar以下.
• 工作温度:机组连续运转温度为15-60℃.
• 轴心配合:VP变量叶片泵轴与电机的偏心差最大的为0.05mm,角度误差1°.
• 吸油压力:VP变量叶片泵吸油口的压力为-0.3bar
• 排量调整调整排量时，先放松调节螺母，再旋转调节螺杆，右转减少流量，左转则增加，调整完毕上紧螺母。
• 压力调整:左转压力调整螺杆，使输出压力降低，右转则升高。
• 初次使用：请在无负载状态下先行反复启动马达，以排除管路及泵中的空气，为确宝泵系统中所含氧气已排除，请让泵在无负载状况下运转10分钟
