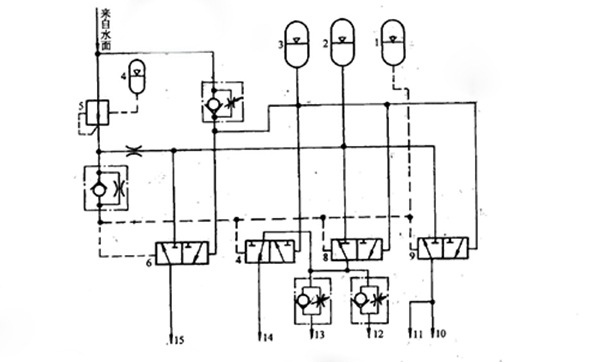

液压系统设计水下采油树的顺片液压控制系统，由于有很多优点而被广泛采用。整个液压系统设计由水面控制系统和水下控制系统两部分组成。水面控制系统由液压泵、油箱、操纵台、仪表屏等构成，其主要操作元件是一个压力调节阀，用以控制向水下提供各种压力的液压油。水下液压系统设计如图4.9-5所示。

根据油井离岸距离,需控制的采油树井口阀的数量,油田结构、动作响应时间、信号反馈要求,油田地理位置、操作人员水平,用户要求等诸多因素的差异,水下采油树要用多种形式的液压控制系统.液压系统设计目前常用的有:直接液控系统.先导液控系统、顺序液压控制系统.多道传输电液系统等四种.

此外,液压系统设计随着海洋油田水深的不断增加,目前又出现了旨在减少液压控制软管线的液压开关系统和蓄能器1, 2, 3的压力分别为基准压力.工作压力和指令压力,蓄能器4的压力是控制调压减压阀5的。

基准压力为IOMPa,作用在液控换向阀6,7,8,9阀芯的右端.指令压力作用在阀6, 7,8, 9阀芯的右端.指令压力从0-24MPa变化时,因各换向阀芯端面面积各不相同，可使换向阀按9,8,7,6的顺序先后投人工作。这时工作压力分别经过各换向阀，再经油口10, 11, 12, 13,14, 15分别控制水下采油树的各井口阀门，完成洗井、采油.修井和泵送工具等各种油井作业。

该顺序液压系统设计液控系统有如下特点:
