液压系统的管道内径和金属管的壁厚，可分别用以下两种方法计算:

(1)管道内径d的计算：液压系统管道内径d的大小，取决于所通过的流量和流速，可按下式计算:

式中Q—通过管道的油液流星(L/min);

μ—通过管道的油液流速(m/s)。

考虑到压力损失和工作的稳定性，管道所允许的流速有以下限制:

①对于吸油管，可取μ=0.6～2m/s,流量大时取大值，流量小时取小值，一般取1m/s以下。

②对于压油管，可取μ=2.5～2.5m/s。压力高时取大值，压力低时取小值，管道短时取大值，管道长时取小值，油液黏度大取小值。

③对于短管道及局部收缩处取。μ=5～7S。

④对于回油管可取μ=1.5～2.5m/s.

(2)金属管壁厚δ的计算液压系统金属管的璧厚S的确定，取决于油液的压力、管道内径和管道的材质，可按下式计算:

式中：p—管道所承受的最大工作压力(MPa);

      d—管道内径(cm);

      [σ]—管道材料的许用应力(MPa)

式中：σb—管道材料的抗拉强度(MPa);

      n—安全系数（一般n=3～5，有时n=6～8）

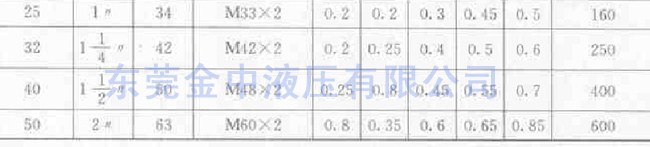

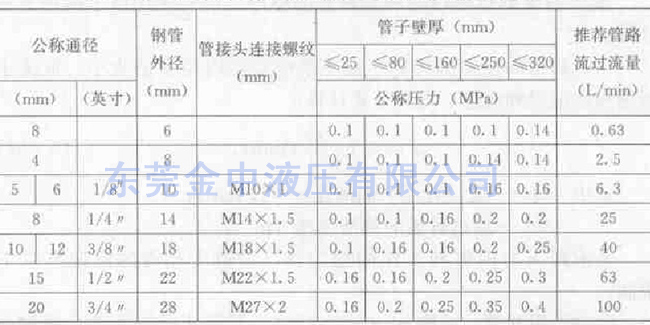

无缝钢管的公称通径及壁厚和推荐管路通过流量
