液压齿轮泵的结构图示及其主要磨损部位_金中液压泵厂家与大家分享

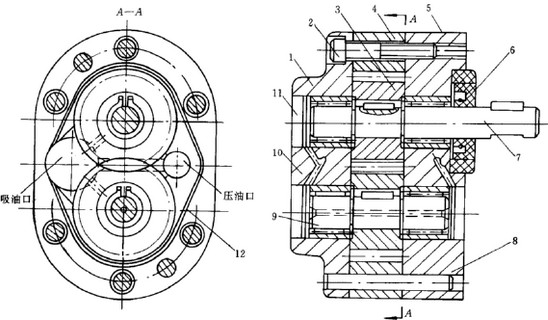

1 、 液压齿轮泵结构图示及其主要磨损部位  CB型齿轮泵结构如图1所示。

1一后盖；  2一螺钉;  3一齿轮；  4一泵体；  5一前盖；  6一油封；7一长轴；  8一销；  9一短轴；  10一滚针轴承；  11一压盖；  12一泄油通槽

图1 CB型液压齿轮泵

图2所示为力士乐GC型内啮合齿轮泵。

1-泵体 1.1-轴承罩 2-环形齿轮  3-小齿轮轴 4-轴承  5-轴向补偿板  6-泵盖  7-安装法兰  8-支撑销  9-压力区

图3 力士乐GC型内啮合齿轮泵

液压齿轮泵的磨损主要是：

泵前、后端盖的磨损；齿轮端面的磨损；齿顶与泵壳之间的磨损。这些磨损部位与泵内泄漏及温升有关，也与压力、流量下降有关。  泵轴断裂，它与不供油有关；轴承的磨损，它与压力波动及噪声增大有关；密封件的损坏，它与外泄漏有关。

液压齿轮泵的安装与调试

1 . 齿轮泵的安装  齿轮泵与电机必须有较高的同心度，即使是挠性连轴节也要尽量同心。  泵的转动轴与电机输出轴之间的安装采用弹性联轴节，其同轴度不得大于0.1mm；采用轴套式联轴节的同轴度不得大于0.05mm；倾斜角不大于1度。  泵轴端一般不得承受径向力，不得将带轮、齿轮等传动零件直接安装在泵的轴上。未按上述要求会造成故障。

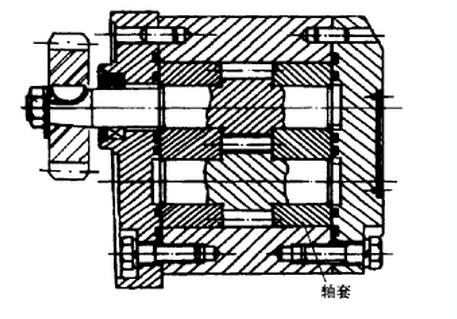

例如某机构的液压泵，是通过齿轮传动来连接，如图4所示。

图4 液压泵与齿轮传动

机构经常在使用过一段时间后就出现压力低的故障。原因是该液压泵的内泄过大造成的，通过拆检可发现，液压泵扫膛严重，造成内泄。
