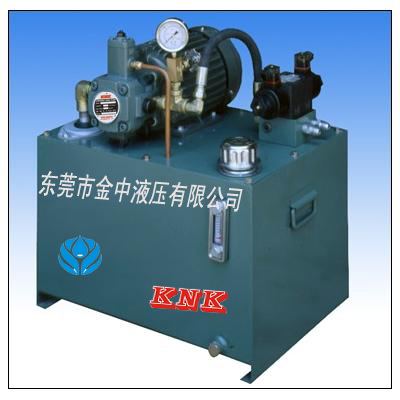

    磨床液压系统（也成液压泵站、小型液压系统、微型液压系统）砂轮架周期进给。砂轮架的周期进给,是在工作台往复运动行程终了、T作台换向之前进行的，由进给缸通过其活塞上的棘爪棘轮、齿轮、丝杠螺母等传动副来实现的。周期进给分为双向进给、左端进给、右端进给和无进给四种方式，由选择阀控制。进油路:液压泵（东莞金中液压泵厂家生产的主要有液压油泵、变量叶片泵、KQK液压泵、液压泵站）~快动阀右位~单向阀(油路)~快动扛右腔。

    在所示的状态下，选择阀处于双向进给状态。扳动快动阀的手柄.使阀的左位接人系统。则压力油进人快动缸的左腔.砂轮架快速退回。工作台向右运动，当工作台右行至终点时.挡铁拨动换向拨杆。为了防止砂轮架在快速运动终点处产生冲击，在快动缸两端设置了缓冲装置(图中未画出)。先导阀将控制油路切换，部分控制压力油进人进给缸的右腔，推动活塞左移，使砂轮架在工件的右端进给一次。此时控制油液的进油路为:液压油泵~先导阀左位~选择阀~油路~进给阀~油路~进给扛右腔。快动阀处于快进位置时，手柄使行程开关接通.头架电动机和冷却泵启动;砂轮架快退时，行程开关断开.头架电动机和冷却泵（变量叶片泵附冷却循环泵）自动停止，以便测量。在进行内圆磨削时.内圆磨具放下的同时.将微动开关压下，使电磁铁通电吸合.将快动阀锁定在快进位置上.手柄无法扳动.避免了误动作而引起砂轮架快退.确保下作安全。

    磨床液压系统砂轮架快速进退。为了节约辅助时间.提高生产率.要求磨削开始时砂轮应快速趋近工件.测量和装卸工件时又要求砂轮架快速退回。松开脚踏板后，尾架阀左位接人系统.尾架缸下腔与油箱接通.尾架顶尖在弹簧力作用下顶出.将工件夹紧，同时使尾架缸的活塞复位。

    将砂轮架快动阀的右位接人液压系统（液压系统厂家也称之为液压泵站）.压力油进人快动缸的右腔.砂轮架快速前进，其油路为：

    磨床液压系统部分控制油液同时经节流阀进人进给阀左端.推动其阀芯移动，当液压泵站中的液压阀阀芯移至将油路封闭时.砂轮架横向进给结束.油路接通后，进给缸右腔的油液与油箱相通，活塞在弹簧作用下回到右端，为下次进给作准备。尾架顶尖平时靠弹簧力顶在工件上，依靠液动退回。当砂轮架处于快退位置时，踏下脚踏板.使尾架阀的右位接人液压系统，液压泵（液压油泵、变量叶片泵）输出的压力油经快动阀左位、尾架阀右位进人尾架缸下腔.使活塞上移.通过杠杆机构使顶尖向右退回。其回油路为:进给缸右腔~油路~进给阀~油路~选择阀~先导阀左位~油箱。

同理，当工作台在左端换向时，控制油液经油路进人进给缸右腔.使砂轮架在工件左端又进给一次，实现双向进给。

    其他儿种进给方式的工作情况可采用类似方法分析，不再赘述。为了确保工作安全.尾架顶尖必须在砂轮架快退时才能松开。在砂轮架快进时.油路与油箱相通.动力来源被切断.即使误踏脚踏板，尾架顶尖也不会松开。

    由于液压系统（液压系统厂家进行液压系统设计时也称之为液压泵站）进给系统进给量不均匀.在精磨时不能满足微量进给的要求.有的磨床取消了砂轮架横向自动进给系统，采用了手动进给。

    回油路:快动左腔~油路~快动阀右位~油箱。
