农用拖拉机液压系统设计

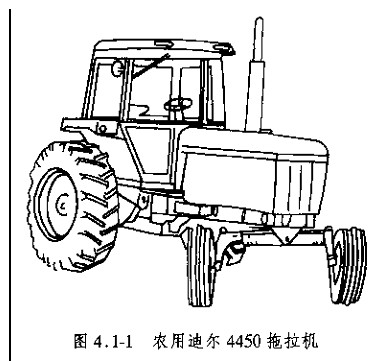

    农用拖拉机与牵引或悬挂式农机具配套可完成耕地、整地、播种、施肥、植保等多种作业。农用迪尔4450拖拉机.其外型如图4.1.1所示。

大马力拖拉机的液压系统设计操纵功能很多，包括操纵机其升降及耕地深度调节，拖拉机转向，以及操纵离合器、变速箱、差速器、制动器、动力输出轴、座位调整等。还可利用液压动力来操纵和驱动其他各种农机具。由于功能增多，故液压功率较大。由于要求液压系统设计可以同时完成几种功能并且要方便省力。因而采用了压力补偿式闭路液压系统设计。

    该液压系统设计中采用一个压力补偿式径向柱塞泵，其工作原理根据液压系统设计工作压力的变化，控制液压柱塞泵的行程，以达到变量的目的。当液压系统设计中各方向阀处于中位时，液压系统压力升高，当液压柱塞泵达到行程控制阀调定的压力时，液压柱塞泵的排量减小到仅能满足液压系统泄露量，因而能量损失小，液压系统设计压力将保持恒定。当液压系统方向阀处于工作位置时，液压系统所需流量增大，引起液压系统压力降低，液压柱塞泵行程控制阀关闭，并打开回油阀，此时柱塞行程最大，排量最大。根据液压系统设计工作压力的变化，调节回油阀开口量，使液压柱塞泵腔内产生一定的压力变化，控制液压柱塞泵中枉塞的行程.改变液压油泵的排量，来满足各种功况的要求。只要增设优先阀和减压阀，还可任意增加动作。这样可根据季节的变化任意改装。该液压系统设计具有操作平稳，反映灵敏，总效率高，消耗功率低，发热较少，价格低。整个液压系统设计可分为高压、低压两个回路。

    低压回路为开式回路。低压液压齿轮泵输出压力油的一部分润滑冷却转动部分的驱动轴和差速器驱动轴。大部分凡力油通过过滤器到达阀,控制动力换挡，到达阀控制主离合器

到达手动阀7控制动力输出轴离合器和制动器,.然后经压力调节阀，冷却器.再经植压式变量柱塞泵、补油箱,集成阀块(包括单向阀和过滤器)，去润滑冷却低档液压齿轮泵、经换向阀去动力换挡离合器和制动器、动力输出轴离合器和主离合器，然后回油箱。
