M7120A平面磨床的磨头横向进给是怎样实现的？

    M7120A平面磨床小型液压系统的磨头横向进给，可分为连续进给、断续进给和停止进给三种情况。均由磨头进给选择阀K的旋转角度位置决定。

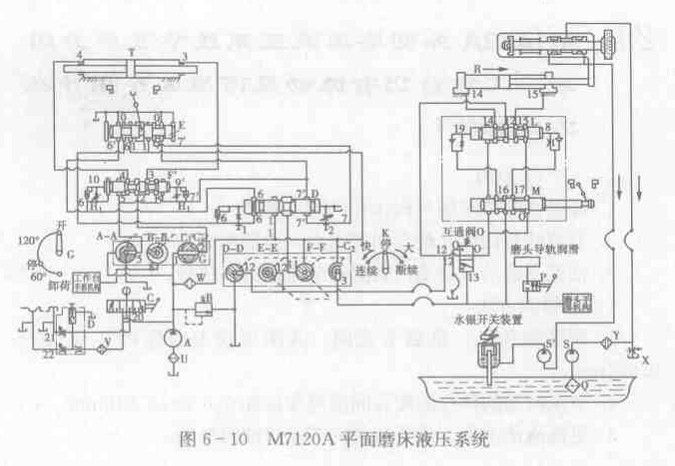

    (1)当磨头进给选择阀处于“停止进给”位置(图6-10所示位置)时。从液压系统（液压泵站元件：油箱、电机、液压泵、油管、风冷、变量柱塞泵、内齿轮泵、压力表、外齿轮泵、液压油泵、接头、变量叶片泵、定量叶片泵、液压阀等）油泵输出的压力油经滤油器W后，被磨头进给选择阀关闭.不能进人磨头操纵箱。磨头液压缸R左、右两腔通道，借互通阀O互相接通，并经油路12、进给选择阀的中心孔接通油池。这时，磨头手摇机构液压缸亦通回油，磨头可利用手动机构移动。

    (2)将进给选择阀逆时针旋转45.至“连续供给”位置，压力油的一部分由油路1,磨头进给选择闷的油路13至磨头手摇机构液压缸、互通阀和磨头操纵箱，使磨头手摇机构不起作用，使互通阀隔断互通。经油路13进人磨头操纵箱的压力油则由磨头导向阀M、油路16、单向节流阀H、油路19至磨头换向阀L左腔，使磨头换向阀处于右端位置(即图示位置)。另一股压力油经油路1、进给选择阀、F-F截面的三角节流槽及纵向槽(虚线表示)到E-E截面的环形槽、油路12,磨头液动换向阀、油路14而连续不断地进人磨头液压虹R左腔;液压缸右腔回油经油路15、换向阀1.、导向阀M、油路0及互通阀回汕池.磨头便向右连续移动。系统用磨头断续进给阀D先动作，工作台换向阀F后动作的顺序过程来保证。工作台换向时.从工作台导向阀E经油路7出来的压力油，先推动磨头断续进给阀I)移动。瞬时接通油路I和11.使磨头断续进给一次，然后接通油路7和7'，使工作台液动换向阀F动作，和使工作台反向启动.这个顺·序过程避免了工作台先换向、磨头后进给的情况。

    (3)将进给选择阀顺时针转4)~  900.磨头就可作断续横向运动，其油路为:

    工作台右行到左撞块碰杠杆，推动导向阀E向左移动，使油路1和7接通时，断续进给阀D辅助油路的油流情况为:

    压力油1经导向阀E，油路7，单向节流阀中的单向阀，至磨头断续进给阀D右端.而阀D左端的油液则经油路6。导向阀E。回到油箱。这时D阀之阀芯快速移动，迅速接通油路1和11，为磨头的断续进给提供了油源.这时使磨头实现断续进给的油流情况为:

    液压油泵（液压叶片泵、液压柱塞泵、液压齿轮泵）A,滤油器W、油路1经断续进给阀D、油路11、进给选择阀F-F截面上的节流口.选择阀上的纵向槽(图6一10中的虚线)，进给选择阀E一E截面上的环形槽、油路12,磨头换向阀L、油路14,磨头油缸左腔、而磨头右腔的回油经油路15,磨头换向阀L,油路U及互通阀回油池。

    D阀阀芯继续左移，封闭了油路6和6，的油口后，这个阀左端的回油必须通过节流阀J:才能返回油池，于是阀芯移动速度减慢，并且由于麟头断续进给阀的动作先于工作台的换向阀，从而避免了工作台换向和磨头横向进给误动作。
