径向柱塞泵的特点及工作原理——东莞金中液压

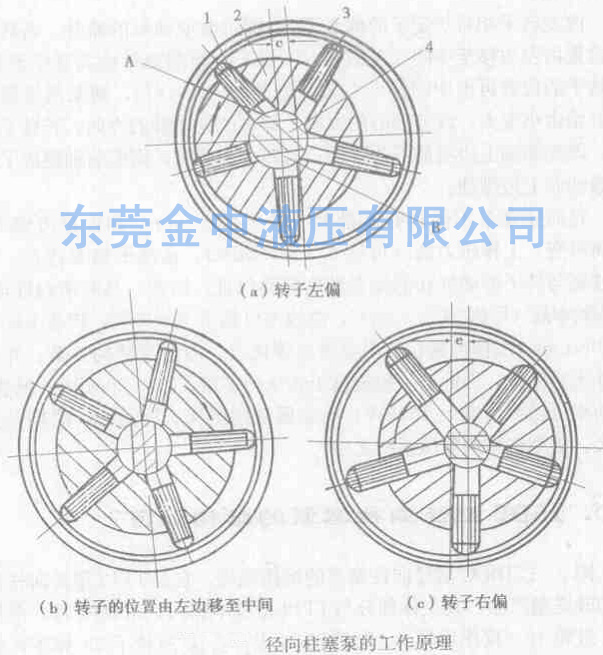

柱塞1径向排列安装在转子2中。柱塞泵中的转子连同柱塞一起由电机带动旋转，柱塞根据离心力的作用和低压(0.4~0.6MPa)大流量齿轮泵供给的液压油作用而紧抵于定子的内壁。

当转子左偏如图(a)所示，做顺时针方向旋转时，由于定子和转子间有偏心距。所以，当柱塞绕经上半周时会慢慢向外伸出，油缸里的空间容积会由小变大，形成油缸中部分真空而实现吸油。

当柱塞转到下半周时，定子的内壁会将柱塞向里推，油缸里面的空间容积就会由大变小而实现排油。整个柱塞泵转子每转完一圈，每个柱塞就会完成一次吸油和一次排油，如果转子连续不停地旋转，那液压泵就可不断地完成输油工作。

在柱塞泵中由于配油轴4是固定不动的，所以液压油会从上半部的吸油腔A吸入泵中，而从下半部的排油腔口B压出。

如果改变转子相对于定子的偏心距，就可以改变油泵的流量。如果转子的位置由左边移动到中间如图(b)，那里液压泵的流量会由大变小最后变成零;如果液压泵转子的位置再由中间移向右边如图(c)，那里液压泵的流量就会从零开始由小变大。

如果改变偏心的方向，那就可以改变输油的方向。如果转子向左偏，那配油轴上面吸油下面排油;如果转子向右偏时，那么配油轴就成了下面是吸油而上面是排油。

径向柱塞泵具有流量大、流量可调节、流向可变、工作压力高、运动平稳等特点，而且柱塞与转子的油缸孔配合精度很容易保证，所以，柱塞泵具有密封性能高、容积效率高、总效率可达75%~92%，工作可靠，使用寿命长等优点。
