仿形创床液压系统设计方案_变量叶片泵_液压齿轮泵

    仿形创床液压系统设计，仿形刀架和伺服阀的阀套、液压缸的活塞杆以及刨刀联成整体，伺服阀的阀芯和触头联成整体，弹簧使触头和模件紧密接触。控制央紧液压缸的夹紧和放松，液压系统油缸松开时，仿形回路才工作。


    液压油泵排出的油一路到阀路到伺服阀油第二路到液压缸有杆腔。进人的油经阀芯和阀套的开口几力降，一路经油口到液压缸无杆腔，一路经开口压力降之后经，背压阀油箱。液压缸有杆腔中的压力为泵出口压力，它是定值。无杆腔中的压力已知是油经减压后的压力，当相等时，液压缸两腔中压力形成的力相等，其活塞不动。

    由干模件的作用，阀的阀芯上移时，饥减小，液压缸活塞受力不平衡，上移。拱个刀架卜移，使日又逐渐加大，直到占重新等于戈，活塞受力重新平衡为止。这样，刀架追随阀芯移动了一个位移，刀具相对于工件也移动同一位移。因而加工出的工件和模件的曲面形状一致，两者的误差在允许范田内。

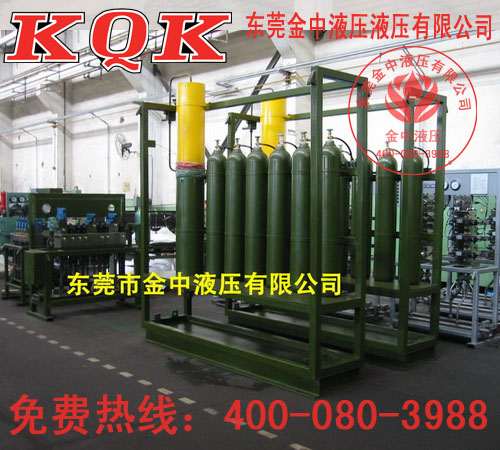

    蓄能器可吸收触头下行接触模件和刀架下行时的力冲击;崎架快速上行时，可向液有杆腔补油。

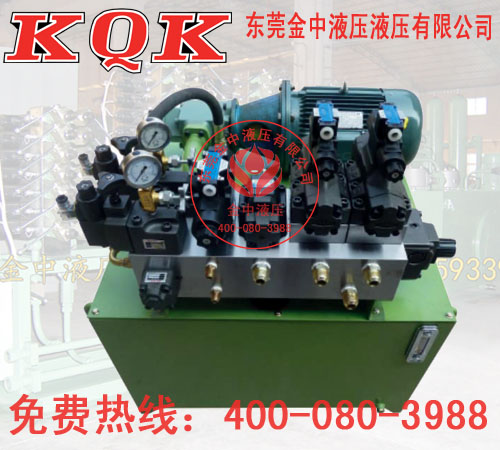

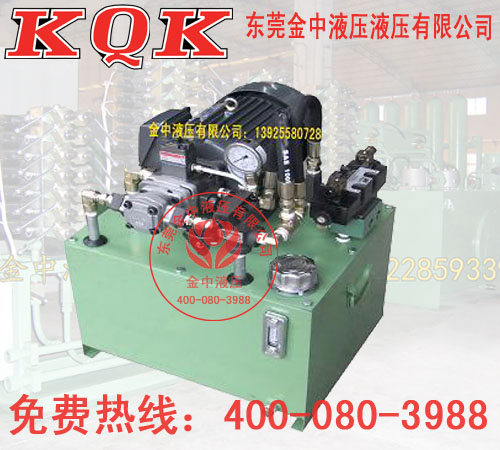

    液压泵站系统中的液压泵(液压柱塞泵、变量叶片泵、液压齿轮泵)全部启动后，仿形部分的压力只有在不低于1MPH.压力继电器动作使得电，阀右位控制夹紧缸松开才能使系统工作，否则丁作台将自动停车。


    主运动系统特点：

    1)单向阀和溢流阀组成桥式级冲油路，可减小换向时的冲击。阀的调定压力应略高于液压缸的作压力。

    2)采用由阀成的两套溢流节流阀进油节流调速回路，回油路上还设有背压阀，因此系统的刚性较高，运动平性好。且溢流节流阀使泵的供油压力随负载变化而变化，使功率利用合理。

    3)定量叶片泵单独供油时，分别低速和中速运动。二者联合供油时，液压缸则快速运动。这使溢流损失大大减小，且每个速度段在溢流节流阀的配合下都能无级调速。液压系统中要求每个液压油泵各有一个电动机单独驱动，与双联叶片泵泵相比减少了空转投头。
